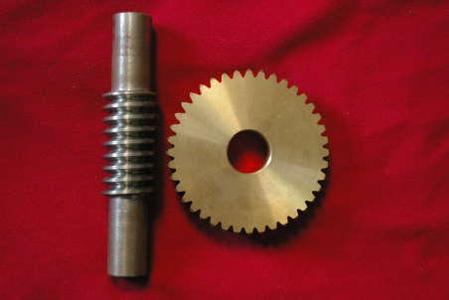

蝸輪滾刀
常用的蝸輪加工刀具。蝸輪滾刀基本蝸桿(見蝸桿傳動)的類型和主要參數(模數﹑齒形角﹑分度圓直徑﹑螺
旋升角和螺紋頭數等)應當與工作蝸桿相同﹐因此蝸輪滾刀常是專用的。
當外徑較大時﹐滾刀制成套裝式﹔外徑較小時將滾刀制成與心軸一體的帶柄式結構(圖3蝸輪滾刀)。
非漸開線展成滾刀工作原理與齒輪滾刀相同。花鍵滾刀可用于加工矩形齒﹑漸開線齒或三角形齒的花鍵軸﹐其加工精度和生產率較成形銑刀高。非漸開線展成滾刀還可加工圓弧齒輪﹑擺線齒輪和鏈輪等。
滾刀
定裝滾刀各齒齒形不同﹐只有最后一個齒是精切齒。齒形和工件的齒槽相同﹐以成形銑削法切削工件的齒槽﹐因此定裝滾刀必須相對工件的軸線安裝在固定的位置上。滾刀上其馀的刀齒都是粗切齒。加工時的運動關系與齒輪滾刀相同。成形滾刀可避免用展成刀具加工時齒根部產生的過渡曲線。棘輪滾刀是常用的定裝滾刀(圖4定裝滾刀)。
