蝸輪、蝸桿的計算公式：

　　1、傳動比=蝸輪齒數÷蝸桿頭數

　　2、中心距=(蝸輪節徑+蝸桿節徑)÷2

　　3、蝸輪吼徑=(齒數+2)×模數

　　4、蝸輪節徑=模數x齒數

　　5、蝸桿節徑=蝸杄外徑-2×模數

　　6、蝸桿導程=πx模數x頭數

　　7、螺旋角(導程角)tgB=(模數x頭數)÷蝸桿節徑

　　蝸桿導程=πx模數x頭數

　　模數=分度圓直徑/齒數

　　頭數是說螺桿上螺旋線的條數;

　　模數是指螺杄上螺旋線的大小,也就是模數越大螺桿上的螺旋線就越“柱裝”(東北話,就是比較大,比較結實)直徑系數是指螺桿的粗細。

　　模數:齒輪的分度圓是設計、計算齒輪各部分尺寸的基準而齒輪分度圓的周長=Td=zp,于是得分度圓的直徑d=zp/T

　　由于在上式中π為一無理數,不便于作為基準的分度圓的定位為了便于計算,制造和檢驗,現將比值p/π

　　人為地規定為一些簡單的數值,并把這個比值叫做模數以m表示,即令其單位為mm于是得模數m是決定齒輪尺寸的一個基本參數齒數相同的

　　齒輪模數大,則其尺寸也大為了便于制造,檢驗和互換使用,齒輪的模數值已經標準化了。



建筑模數：

　　建筑模數指建筑設計中選定的標準尺寸單位。它是建筑設計、建筑施工、建筑材料與制品、建筑設備、建筑組合件等各部門進行尺度協調的基礎。就象隨便來個尺寸,建筑構件就無法標準化了,難統基本模數的數值規定為100mm,以M表示,即1M=100mm。導出模數分為擴大模數和分模數,擴大模數的基數為3M,6M,12M,15M,30M,60M共6個;分模數的基數為110M,1/5M,1/2M共3個使用3M是《中華人民共和國國家標準建筑統一模數制》中為了既能滿足適用要求,又能減少構配件規格類型而規定的。

推薦產品

•

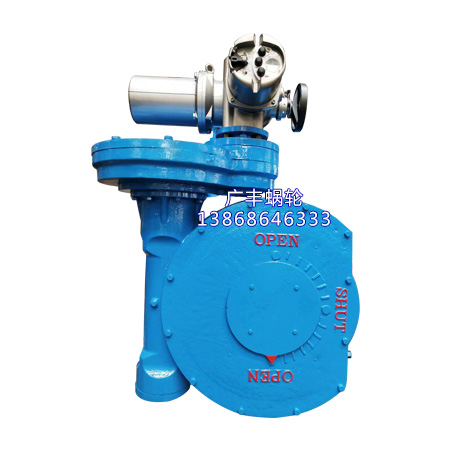

  QDX3-D電動軸連接蝸輪箱
•
